İNOVA DORA Çift Motorlu Aspiratör Beyaz

İNOVA DORA ÇİFT MOTORLU ASPİRATÖR BEYAZ

• TANITIM
• Değerli Müşterimiz,
• Satın aldığınız üründen en iyi sonucu elde edebilmek için lütfen bu kullanma talimatını dikkatlice okuyunuz.
• ÖNEMLİ NOTLAR
• Garantinizin geçerli olması için garanti sertifikasıyla birlikte, fatura / satın alma fişinizi muhafaza ediniz ve bunu garanti belgesine işletiniz.
• Yoksa Garanti Belgeniz geçerliliğini kaybeder.
• KULLANIM SIRASINDA İNSAN VE ÇEVRE SAĞLIĞINA TEHLİKELİ VEYA ZARARLI OLABİLECEK DURUMLARA İLİŞKİN GÜVENLİK UYARILARI
• Mutfak aspiratörleri normal yemek yapımıyla ev tipi kullanım için yapılmıştır, diğer amaçlar için kullanılırsa arıza riski vardır ve garanti belgesi kapsamı dışına çıkar.
• Aspiratör çıkışı başka cihazların ürettiği dumanların atıldığı baca çıkışlarına bağlanamaz.
• Elektrik enerjisi dışında başka enerjiler kullanan farklı cihazlarla aynı anda çalıştırıldığında, ortamdaki havayı tükettiği için zarar verebilir.
• BKZ. ŞEKİL-A
• Kurulumunda, aspiratörler elektrikli fırınlardan en az 65 cm gaz ve karışık yakıt kullanan fırınlardan en az 75 cm yukarıya monte edilmelidir.
• Montajda elektrik besleme kablosu bir yere sıkıştırılmaya, ezilmeye maruz bırakılmamalıdır.
• Alev alan yiyecekler ürünün altında pişirilmemelidir.
• Filtre yerine aleve dayanıksız filtreleme malzemeleri kullanılmamalıdır.
• Ocak üstündeki kaplarda kızgın yağ bırakmayınız. İçinde kızgın yağ bulunan kaplar kendiliğinden
• tutuşmaya sebep olabilir.
• Alüminyum filtrelerin zamanında yıkanmasını, eğer aktif karbon filtre kullanılıyorsa
• zamanında değiştirilmesini sağlayınız.
• Zamanında değiştirilmeyen veya yıkanmayan filtreler üzerinde biriken yağlardan dolayı yangın riski taşır.
• Besleme kordonu kablosu hasarlanır ise, tehlikeli bir durumdan sakınmak için yetkili servis tarafından değiştirilmelidir.
• Bu cihaz, güvenli bir şekilde kullanılmasıyla ilgili kendilerine gözetim ve talimat verilmişse ve içermiş olduğu tehlikeler kendileri tarafından anlaşılmışsa
• 8 yaş ve üzeri çocuklar ve fiziksel, duyusal veya zihinsel yetenek eksikliği olan kişiler tarafından kullanılabilir.
• Çocuklar cihaz ile oynamamalıdır. Temizleme ve kullanıcı bakımı, gözetimsiz çocuklar tarafından yapılmamalıdır
• Kurulum tamamlandığında ürün ile elektrikli ocaklar arasında en az 65 cm, gazlı ocaklar ile arasında en az 75 cm mesafe olmalıdır. (Şekil E&F)
• Cihazın Elektrik Bağlantılarının Yapılması:
• Cihazınızda topraklı, fişli bir besleme kablosu vardır.
• Bu kablo mutlaka topraklı prize takılmalıdır.
• Fişli kablo uzunluğu 100 cm. Aspiratörünüze ait elektrik şeması Şekil D'de gösterilmiştir.
• Cihazın elektrik bağlantısı yetkili servis tarafından yapılmalıdır.
• CİHAZIN MONTAJI:
• Cihazınız dolap içine Şekil G ve I'da görüldüğü gibi monte edilir.
• Dolabın altındaki ahşap levhaya montaj şablonu kullanılarak 4 adet delik açılır.
• Cihazla birlikte verilen 4X50 YSB vida kullanılarak ürün dolaba tespit edilir.
• Sürgü seti hareket ettiğinde ön panel dolap kapağına sürtmemelidir.
• Bu ahşap levhaya montaj şablonu kullanılarak 115 mm'den büyük bir baca çıkış deliği açılır.
• CİHAZIN KULLANIMI:
• Hız Seçimi cihazınızda üç devirli motor ve bunu kumanda etmek için üç konumlu bir anahtar vardır.
• En iyi performans için, fazla dumanı ve kokulu ortamlarda yüksek hız kullanılmasını tavsiye ederiz.
• Motor, anahtar açıldığında çalışır, kapatıldığında ise durur.
• Ürün yemek pişirmeye başlamadan birkaç dakika önce çalıştırmaya başlatılmalı ve ortam duman ve kokudan arındırılıncaya kadar çalıştırılmaya devam edilmelidir.
• Aydınlatma:
• Üründe 1 adet 15 W lamba ve aydınlatmaya kumanda etmek için bir lamba anahtarı vardır.
• Aydınlatmanın çalıştırılabilmesi için lamba anahtarının açık konumunda olması gerekir.
• Verimli Havalandırma:
• Havalandırmanın doğru yapılabilmesi için bacada kullanılan borunun iç yüzeyinin pürüzsüz olması (PVC boru gibi) mutfakta bulunan dışarıya açılan pencerelerin kapalı tutulması gerekmektedir.
• Diğer odalara açılan kapı veya pencereler açık tutulabilir.
• Şekil G ve I 455 220
• NOT: Bir alevlenme başlaması halinde, aspiratörün ve pişirme cihazlarının enerjisini kesiniz.
• Alevin üstünü kapatınız.
• Asla su kullanmayınız.
• ENERJİ TÜKETİMİ AÇISINDAN VERİMLİ KULLANIMA İLİŞKİN BİLGİLER
• Aspiratörünüzün enerji tüketimi açısından verimli kullanılmasını sağlamak için ocaktan en az 65 cm yüksekte
• olması gerekir. İşiniz bitince aspiratörünüzü kapamayı unutmayınız.
• CİHAZIN NAKLİYESİ
• Mümkünse orjinal kutu ve ambalajı ile taşıyınız.
• Taşıma sırasında ürünü normal konumda tutunuz.
• TEK FİLTRELİ ASPİRATÖR TANITIMI
• 1. Aspiratör sac gövdesi
• 2. Motor devri anahtarı
• 3. Cam sürgü seti
• 4. Pişirme aydınlatması
• 5. Alüminyum kaset yağ filtre
• STANDART MALZEMELER:
• Montaj malzemeleri
• Baca çıkış elemanı

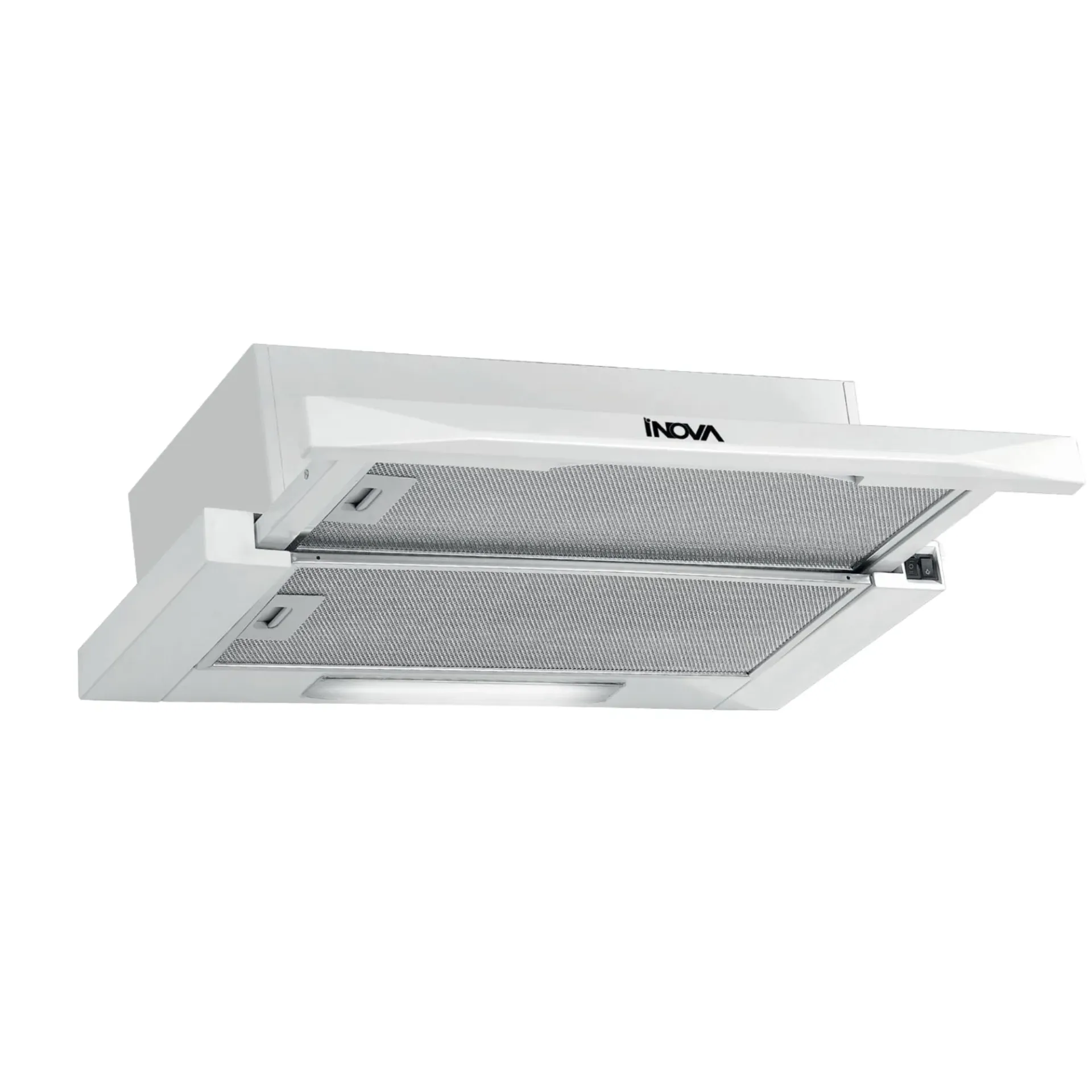

• ÇİFT FİLTRELİ ASPİRATÖR TANITIMI
• 1. Aspiratör sac gövdesi
• 2. Motor devri anahtarı
• 3. Sürgü seti
• 4. Pişirme aydınlatması
• 5. Alüminyum kaset yağ filtre
• MODEL:
• Voltaj/Frekans 220-240V AC/50 Hz
• Motor Güç 1x95 W
• Aydınlatma 1X2 97
• Toplam Güç Akım 0,8 A
• Hava Çıkışı 120 mm Ø
• Isıl Koruma 110 °C
• Debi 320 m²
• Cihaz aynı zamanda ortamdaik havayı yakıt ile kullanarak çalışan cihazlarla (örneğn,gaz, dizel yakıtlar, kömür veya odun ile çalışan ısıtıcılar, şofben v.b.) birlikte çalıştığında dikkatli olunmalıdır.
• Çünkü aspiratör ortamdaki havayı dışarı attığı için yanmayı olumsuz etkileyebilir.
• Çıkış havasının boşaltılması ile ilgili yetkili makamların kural ve yönergelerine uyunuz.
• Bu uyarı bacasız kullanımlar için geçerli değildir. CİHAZIN BAKIMI: Bakım işlemlerinden evvel cihazın enerjisini kesiniz. (Cihazın fişini prizden çekerek enerjisini kesiniz.)

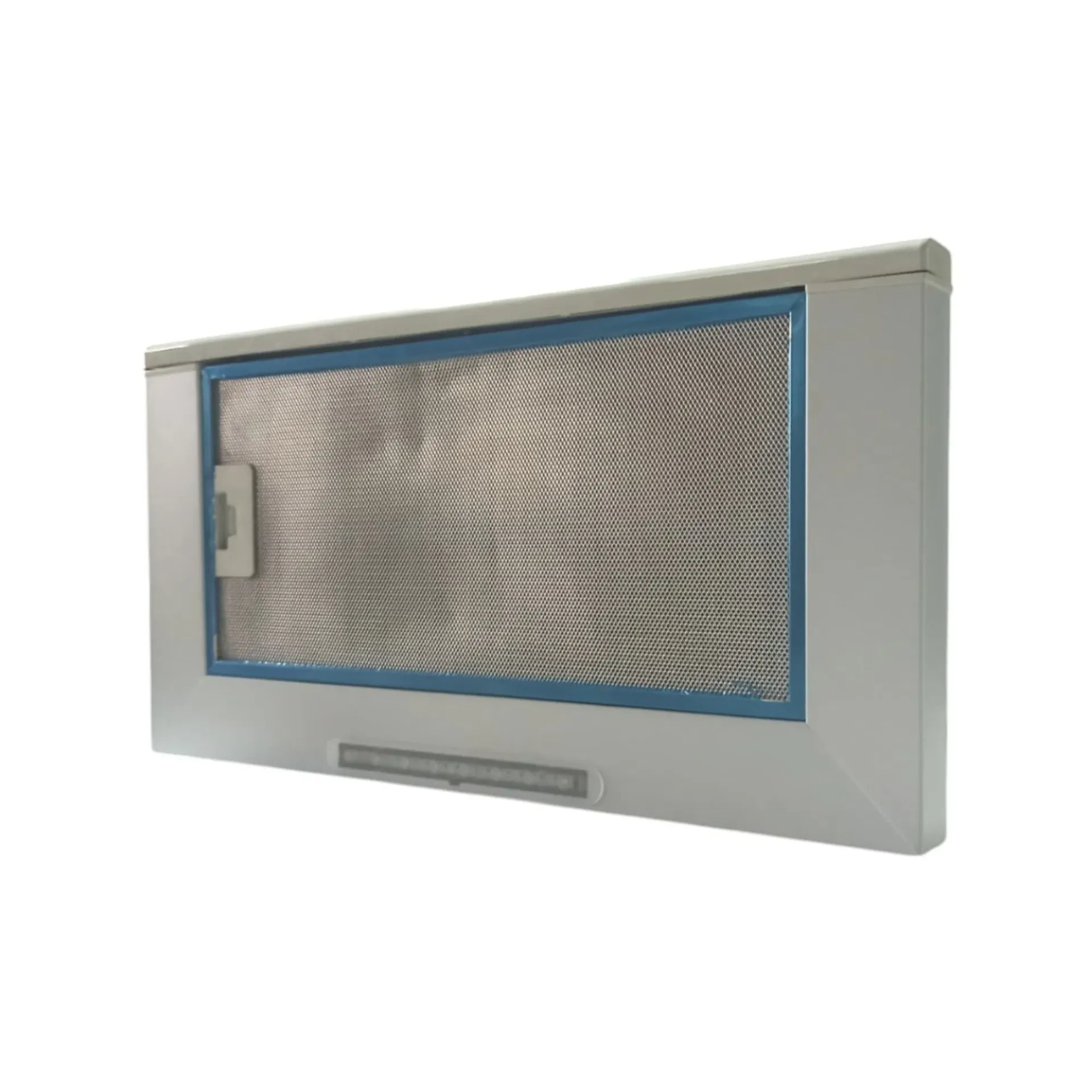

• Alüminyum Kaset Filtre: Alüminyum Kaset Filtre havadaki tozları ve yağları tutar. Metal filtre her ay sıcak sabunlu suyla veya mümkün ise bulaşık makinesinde yıkanmalıdır. (60°C)
